Năng lượng mỗi lần va (động năng + năng lượng lực đẩy trong hành trình giảm chấn), năng lượng mỗi giờ và khối lượng hiệu dụng – so với catalogue.
Giải thích chi tiết
- Bài toán dùng để làm gì
- Hình dung đơn giản
- Kiến thức nền cần có
- Các đại lượng và lấy số liệu ở đâu
- Xây dựng công thức từng bước
- Ảnh động minh họa
- Lời giải mẫu từng bước
- Áp dụng thực tế và lưu ý
- Căn cứ và tài liệu tham khảo
Bài toán dùng để làm gì
Khi bàn xoay, xe goòng hay con trượt dừng ở cuối hành trình, nó va vào cữ chặn. Nếu năng lượng va lớn, máy rung, chi tiết lệch vị trí, bulông lỏng dần. Giảm chấn thủy lực (shock absorber) hấp thụ cú va này. Bài toán tính năng lượng mỗi lần va, năng lượng mỗi giờ và khối lượng hiệu dụng để chọn đúng mã giảm chấn.
Hình dung đơn giản
Hãy tưởng tượng
Giảm chấn thủy lực giống người bắt bóng biết lùi tay: thay vì để bóng đập mạnh vào tay (va cứng), người đó lùi tay một đoạn để hãm từ từ. Bên trong giảm chấn, dầu bị ép qua các lỗ nhỏ, biến động năng thành nhiệt. Nếu va quá nhiều lần mỗi giờ, giảm chấn nóng lên như phanh xe đổ dốc dài, nên phải kiểm tra cả năng lượng mỗi giờ.
Kiến thức nền cần có
Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.3 lực · 0.11 chuyển động quay · 0.12 năng lượng · 0.13 quán tính
Các đại lượng và lấy số liệu ở đâu
| Ký hiệu | Ý nghĩa | Đơn vị | Lấy số liệu ở đâu |
|---|---|---|---|
| mode | Trường hợp: ngang – xi lanh đẩy / ngang – động cơ đẩy / rơi tự do / quay | – | Theo cơ cấu |
| m | Khối lượng va | kg | Mô hình 3D |
| v | Vận tốc ngay trước khi va | m/s | Vận tốc lớn nhất lúc chạm giảm chấn, không phải vận tốc trung bình; với xi lanh khí lấy ≈ 1,4 × vận tốc trung bình (SMC, xem TB01). Rơi tự do và quay: công cụ tự tính |
| S | Hành trình của giảm chấn | m | Hành trình định mức của mã giảm chấn chọn sơ bộ trong catalogue ACE, Enidine, SMC RB, Mindman; nhập bằng mét (15 mm = 0,015 m) |
| C | Số lần va mỗi giờ | lần/h | Nhịp sản xuất |
| D, p | Đường kính và áp suất xi lanh đẩy (vẫn đẩy trong lúc giảm chấn làm việc) | mm, bar | Từ TB01 |
| kW | Công suất động cơ đẩy (nếu dùng động cơ) | kW | Nhãn động cơ |
| J, ω, R, T | Quán tính, vận tốc góc, bán kính lắp giảm chấn, mô-men dẫn động (trường hợp quay) | kg·m², rad/s, m, Nm | Từ TB06 hoặc catalogue bàn xoay |
| E3c, E4c, Mec | Giới hạn của giảm chấn: năng lượng/lần, năng lượng/giờ, khối lượng hiệu dụng | J, J/h, kg | Bảng thông số của đúng mã giảm chấn trong catalogue ACE, Enidine, Mindman (cột năng lượng/lần, năng lượng/giờ, khối lượng hiệu dụng min–max) |

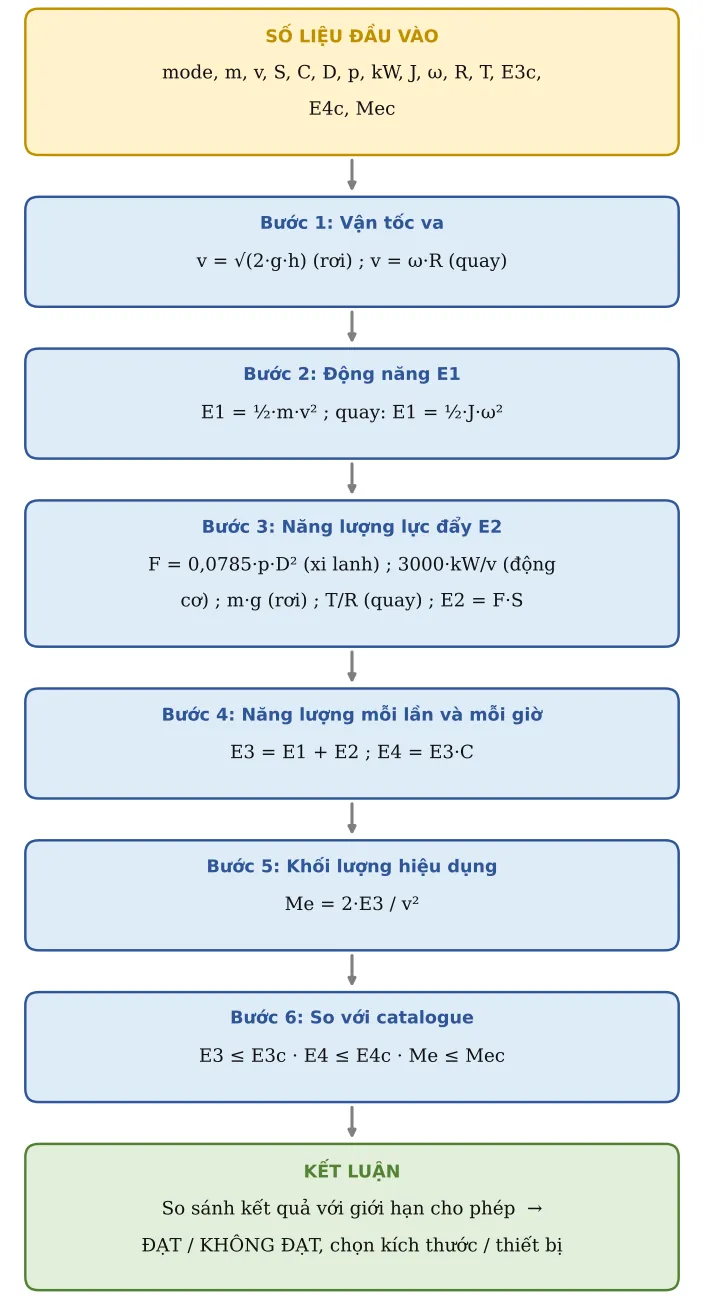

Xây dựng công thức từng bước
Công thức tổng quát không “từ trên trời rơi xuống”: nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:
Bước 1. Vận tốc va
Rơi tự do: tính từ chiều cao; quay: vận tốc dài tại điểm lắp giảm chấn:
v = √(2·g·h) (rơi) ; v = ω·R (quay)
Bước 2. Động năng E1
Năng lượng của vật đang chuyển động:
E1 = ½·m·v² ; quay: E1 = ½·J·ω²
Bước 3. Năng lượng lực đẩy E2
Trong lúc giảm chấn đang lùi một đoạn S, xi lanh hay động cơ vẫn tiếp tục đẩy, nên giảm chấn phải hấp thụ thêm công của lực đẩy. Lực đẩy theo từng trường hợp: xi lanh khí F = 0,0785·p·D² (p bar, D mm, F ra N; 0,0785 = π/4 × 0,1); động cơ F = 3000·P/v (P kW, v m/s; hệ số 3000 = 1000 W/kW × hệ số mô-men kẹt khoảng 3 theo cách tính của Mindman); rơi tự do F = m·g; quay F = T/R:
F = 0,0785·p·D² (xi lanh) ; 3000·kW/v (động cơ) ; m·g (rơi) ; T/R (quay) ; E2 = F·S
Bước 4. Năng lượng mỗi lần và mỗi giờ
Cộng hai phần, rồi nhân số lần va để biết lượng nhiệt mỗi giờ:
E3 = E1 + E2 ; E4 = E3·C
Bước 5. Khối lượng hiệu dụng
Khối lượng hiệu dụng là khối lượng giả định nếu chạy với vận tốc v thì có động năng đúng bằng E3. Catalogue cho mỗi mã (hoặc mỗi độ cứng) một dải Me phù hợp với hệ lỗ tiết lưu bên trong; Me ngoài dải thì giảm chấn hãm quá cứng hoặc quá mềm:
Me = 2·E3 / v²
Bước 6. So với catalogue
Cả ba giá trị phải nhỏ hơn giới hạn của mã giảm chấn đã chọn:
E3 ≤ E3c · E4 ≤ E4c · Me ≤ Mec

Ảnh động minh họa

Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)
Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:
| TT | Đại lượng | Ký hiệu | Giá trị | Đơn vị | Ghi chú / nguồn |
|---|---|---|---|---|---|
| 1 | Trường hợp | mode | Ngang – xi lanh khí đẩy | ||
| 2 | Khối lượng va | m | 20 | kg | |
| 3 | Vận tốc va | v | 1 | m/s | Rơi tự do: tự tính từ h |
| 4 | Hành trình giảm chấn | S | 0,015 | m | |
| 5 | Số lần va / giờ | C | 600 | ||
| 6 | Đường kính xi lanh đẩy | D | 40 | mm | |
| 7 | Áp suất | p | 5 | bar | |
| 8 | Công suất động cơ đẩy | kW | 0,4 | kW | |
| 9 | Chiều cao rơi | h | 0,1 | m | |
| 10 | Mô-men quán tính (quay) | J | 0,5 | kg·m² | |
| 11 | Vận tốc góc (quay) | ω | 2 | rad/s | |
| 12 | Bán kính lắp giảm chấn (quay) | R | 0,3 | m | |
| 13 | Mô-men dẫn động (quay) | T | 20 | Nm | |
| 21 | Catalogue: E3 max | E3c | 30 | J | |
| 22 | Catalogue: E4 max | E4c | 40 000 | J/h | |
| 23 | Catalogue: khối lượng hiệu dụng max | Mec | 100 | kg |
Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:
| TT | Đại lượng | Ký hiệu | Kết quả | Đơn vị | Công thức / cách tính |
|---|---|---|---|---|---|
| 14 | Vận tốc va tính toán | vi | 1 | m/s | Rơi: √(2gh) ; quay: ω·R |
| 15 | Động năng E1 | E1 | 10 | J | ½mv² hoặc ½Jω² |
| 16 | Lực đẩy | F | 628 | N | Xi lanh: 0,0785·p·D² ; động cơ: 3000·kW/v (Mindman, gồm hệ số kẹt) ; rơi: mg ; quay: T/R |
| 17 | Năng lượng lực đẩy E2 | E2 | 9,42 | J | E2 = F·S |
| 18 | NĂNG LƯỢNG MỖI LẦN VA | E3 | 19,42 | J | E3 = E1 + E2 |
| 19 | Năng lượng mỗi giờ | E4 | 11 652 | J/h | E4 = E3·C |
| 20 | Khối lượng hiệu dụng | Me | 38,84 | kg | Me = 2·E3/v² |
| 24 | E3 ≤ E3 max | Kiểm tra | ĐẠT | ||
| 25 | E4 ≤ E4 max | Kiểm tra | ĐẠT | ||
| 26 | Me ≤ Me max | Kiểm tra | ĐẠT |
Bước C – Kết luận ví dụ
Kết quả chính: E1 = ½ × 20 × 1² = 10 J; F = 0,0785 × 5 × 40² = 628 N; E2 = 628 × 0,015 = 9,42 J; năng lượng mỗi lần va E3 = 19,42 J; mỗi giờ E4 = 19,42 × 600 = 11 652 J/h; khối lượng hiệu dụng Me = 2 × 19,42 / 1² = 38,84 kg. Giới hạn catalogue trong ví dụ (30 J; 40 000 J/h; 100 kg) là số giả định của một mã giảm chấn, khi làm thật nhập đúng số của mã bạn chọn.
Kiểm tra: E3 ≤ E3 max: ĐẠT; E4 ≤ E4 max: ĐẠT; Me ≤ Me max: ĐẠT.
Quyết định: ĐẠT – mã giảm chấn ví dụ dùng 65 % năng lượng/lần (19,42/30), 29 % năng lượng/giờ và Me nằm trong giới hạn. Lực phản lực ước tính lên giá lắp Q ≈ 1,5·E3/S = 1,5 × 19,42/0,015 ≈ 1 940 N (ACE) – dùng để kiểm tra bulông và giá đỡ giảm chấn.
Nếu đổi số liệu ở ô vàng, mọi kết quả tự tính lại. Ô nào báo KHÔNG ĐẠT thì xem mục Áp dụng thực tế bên dưới để biết cần sửa gì.
Áp dụng thực tế và lưu ý
- Chọn mã: nên chỉ dùng khoảng 60–80 % khả năng E3 của giảm chấn (dự trữ kinh nghiệm cho sai số vận tốc và khối lượng); nếu catalogue chia nhiều ‘độ cứng’ (soft/medium/hard hoặc số 1–5), chọn theo dải Me.
- E4 KHÔNG ĐẠT (nóng quá): chọn cỡ lớn hơn, hoặc giảm vận tốc va bằng tiết lưu, hoặc tăng hành trình giảm chấn S.
- Lắp giảm chấn trước cữ chặn cứng khoảng 0,5–1 mm hành trình còn lại, để cữ chặn cứng định vị chính xác và giảm chấn không bị đập hết hành trình.
- Lỗi hay gặp: bỏ quên E2 (lực xi lanh vẫn đẩy); dùng vận tốc trung bình thay vì vận tốc lúc va (với xi lanh khí, SMC lấy vận tốc va ≈ 1,4 lần vận tốc trung bình).
- Ước lượng nhanh theo ACE: lực phản lực Q ≈ 1,5·E3/S; thời gian hãm t ≈ 2,6·S/v; gia tốc hãm a ≈ 0,75·v²/S. Nhiều giảm chấn lắp song song thì chia E3 cho số giảm chấn.
Căn cứ và tài liệu tham khảo
- ACE Controls – Calculation bases for the design of industrial shock absorbers (tài liệu kỹ thuật trên acecontrols.com và catalogue chính) – W3 = W1 + W2, W4 = W3·x, me = 2·W3/vD², Q = 1,5·W3/s, t = 2,6·s/vD, a = 0,75·vD²/s – dùng cho Bước 2–6 và mục Áp dụng.
- Catalogue Mindman / Enidine (phần chọn giảm chấn) – lực đẩy xi lanh 0,0785·p·D² và động cơ 3000·P/v – dùng cho Bước 3.
- SMC – catalogue MY1, Model Selection – vận tốc va v = 1,4·vận tốc trung bình – dùng cho cột v.
