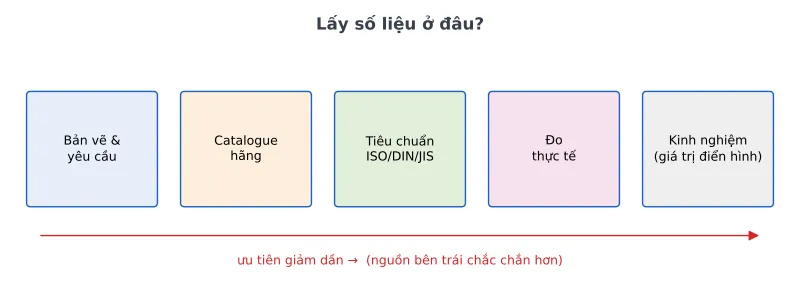

Mỗi ô vàng trong Excel cần một con số. Có 5 nguồn số liệu chính, nên ưu tiên theo thứ tự sau:
- Bản vẽ và yêu cầu sản phẩm: kích thước, vật liệu, tải trọng, tốc độ, năng suất yêu cầu (từ khách hàng hoặc thiết kế).
- Catalogue của hãng: thiết bị mua sẵn (ổ lăn SKF/NSK, xi lanh SMC/Festo, động cơ, hộp số, thanh trượt HIWIN, lò xo, dao cắt Sandvik…). Tải trọng cho phép C, C0, mô-men định mức… đều lấy ở catalogue. Hãng thường có công cụ chọn online miễn phí.
- Tiêu chuẩn (ISO, DIN, EN, JIS, TCVN): tính chất vật liệu, hệ số, bảng tra. Mỗi bài toán ghi rõ tiêu chuẩn ở dòng thứ 2 của sheet.
- Đo thực tế: cân khối lượng, đo kích thước, đo thời gian chu kỳ bằng đồng hồ bấm giờ, đo dòng điện bằng ampe kìm.
- Kinh nghiệm và giá trị khuyến nghị: hệ số ma sát, hệ số an toàn, hiệu suất. Trong công cụ tính đã ghi khoảng giá trị điển hình ngay cạnh mỗi ô.
Ghi nhớ
Khi không chắc một số liệu, hãy chọn giá trị bất lợi hơn (ví dụ ma sát nhỏ hơn khi tính chống trượt, tải lớn hơn khi tính bền). Kết quả sẽ an toàn hơn.
