Bánh đà

Giải thích chi tiết

• Bài toán dùng để làm gì
• Hình dung đơn giản
• Kiến thức nền cần có
• Các đại lượng và lấy số liệu ở đâu
• Xây dựng công thức từng bước

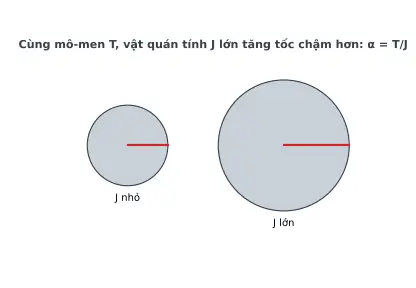

• Ảnh động minh họa
• Lời giải mẫu từng bước
• Áp dụng thực tế và lưu ý

Bài toán dùng để làm gì

Máy dập, máy cắt, máy nén khí piston cần năng lượng rất lớn trong một khoảnh khắc ngắn rồi lại nghỉ. Bánh đà tích năng lượng lúc nghỉ và nhả ra lúc làm việc, giúp động cơ nhỏ vẫn chạy được mà tốc độ không tụt quá nhiều. Bài toán tính mô-men quán tính cần thiết, kích thước vành bánh đà và kiểm tra tốc độ vòng an toàn.

Hình dung đơn giản

Kiến thức nền cần có

Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.11 quay · 0.12 năng lượng · 0.13 mô-men quán tính

Các đại lượng và lấy số liệu ở đâu

Ký hiệu	Ý nghĩa	Đơn vị	Lấy số liệu ở đâu
ΔE	Năng lượng lớn nhất bị lấy ra trong 1 chu kỳ	J	Máy dập: xấp xỉ công dập 1 lần = lực dập × chiều dày tôn × hệ số
n	Tốc độ quay trung bình của bánh đà	v/ph	Thông số máy
δ	Hệ số không đều cho phép = (nmax − nmin)/ntb	–	Máy dập, máy cắt 0,1–0,2 · bơm 0,03–0,05 · máy phát 0,005–0,01
R, b	Bán kính trung bình và chiều rộng vành bánh đà	mm	Chọn theo không gian lắp
ρ	Khối lượng riêng vật liệu	kg/m³	Gang 7200; thép 7850
vz	Vận tốc vòng cho phép ở vành	m/s	Gang ≤ 25–30; thép ≤ 40–50

Xây dựng công thức từng bước

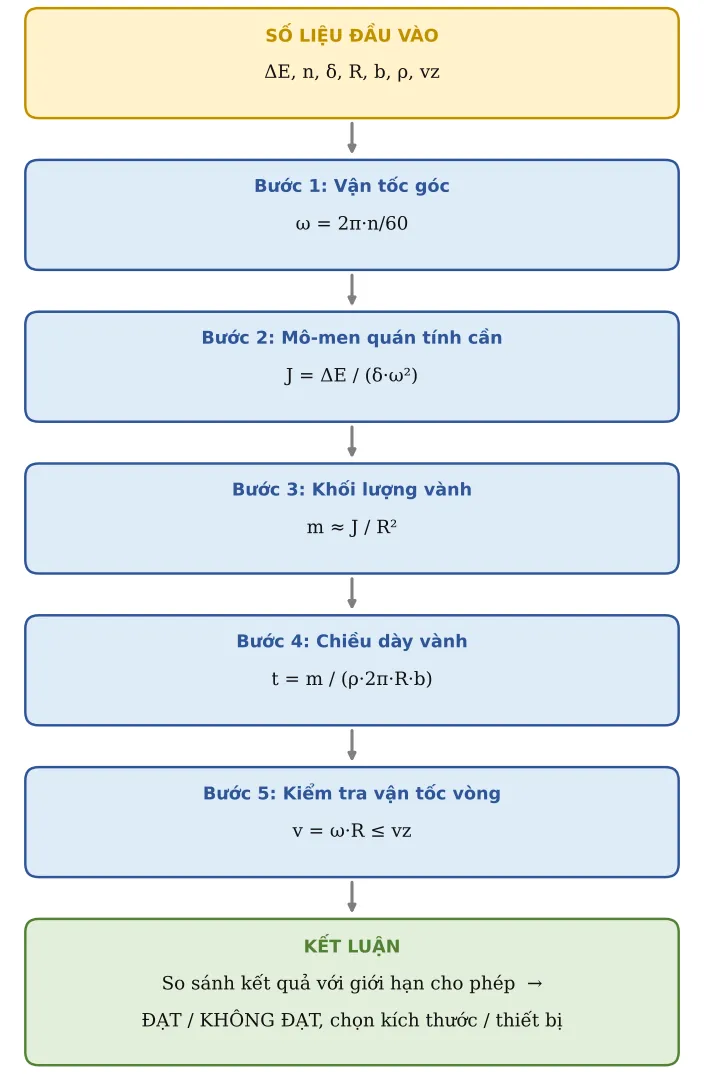

Công thức tổng quát không “từ trên trời rơi xuống”: nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:

Bước 1. Vận tốc góc

Đổi tốc độ sang rad/s:

ω = 2π·n/60

Bước 2. Mô-men quán tính cần

Năng lượng quay là J·ω²/2. Khi tốc độ dao động trong khoảng δ, phần năng lượng nhả ra xấp xỉ J·ω²·δ. Cho bằng ΔE:

J = ΔE / (δ·ω²)

Bước 3. Khối lượng vành

Gần như toàn bộ khối lượng tập trung ở vành, cách tâm R (bỏ qua nan hoa, moay-ơ):

m ≈ J / R²

Bước 4. Chiều dày vành

Vành là một vòng hình chữ nhật có chu vi 2πR, rộng b, dày t:

t = m / (ρ·2π·R·b)

Bước 5. Kiểm tra vận tốc vòng

Quay quá nhanh, lực ly tâm có thể làm vỡ vành – đặc biệt với gang:

v = ω·R ≤ vz

Ảnh động minh họa

Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)

Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:

TT	Đại lượng	Ký hiệu	Giá trị	Đơn vị	Ghi chú / nguồn
1	Biến thiên năng lượng lớn nhất trong 1 chu kỳ	ΔE	2 000	J	Máy dập: ≈ công dập 1 lần
2	Tốc độ trung bình	n	300	v/ph
3	Hệ số không đều cho phép δ	δ	0,1		Máy dập, máy cắt 0,1–0,2 · bơm 0,03–0,05 · máy phát 0,005–0,01
4	Bán kính trung bình vành	R	400	mm
5	Chiều rộng vành	b	100	mm
6	Khối lượng riêng	ρ	7 200	kg/m³	Gang 7200; thép 7850
7	Vận tốc vòng cho phép	vz	25	m/s	Gang ≤ 25–30; thép ≤ 40–50

Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:

TT	Đại lượng	Ký hiệu	Kết quả	Đơn vị	Công thức / cách tính
8	Vận tốc góc trung bình	ω	31,42	rad/s
9	MÔ-MEN QUÁN TÍNH CẦN	J	20,26	kg·m²	J = ΔE/(δ·ω²)
10	Khối lượng vành	m	126,7	kg	m ≈ J/R² (bỏ qua nan hoa, moay-ơ)
11	Chiều dày vành	t	69,99	mm	t = m/(ρ·2πR·b)
12	Vận tốc vòng	v	12,57	m/s
13	v ≤ cho phép	Kiểm tra	ĐẠT

Áp dụng thực tế và lưu ý

• Ví dụ mặc định: ΔE = 2000 J, 300 v/ph, δ = 0,1 → J ≈ 20 kg·m², vành gang R = 400 mm nặng ≈ 127 kg, dày ≈ 70 mm.
• Tăng bán kính R hiệu quả hơn tăng khối lượng vì J tỉ lệ R². Nhưng phải kiểm tra lại vận tốc vòng.
• Lắp bánh đà ở trục quay nhanh nhất (trước hộp giảm tốc) giúp giảm J cần thiết rất nhiều, vì J tỉ lệ nghịch với ω².
• Bánh đà phải có che chắn an toàn và được cân bằng (CT44).

← CT42 Cam  ·  CT44 Cân bằng rotor →
