Tính lực, áp suất cần, vận tốc, thời gian hành trình, công suất bơm và kiểm tra oằn cần piston.
Giải thích chi tiết
- Bài toán dùng để làm gì
- Hình dung đơn giản
- Kiến thức nền cần có
- Các đại lượng và lấy số liệu ở đâu
- Xây dựng công thức từng bước
- Ảnh động minh họa
- Lời giải mẫu từng bước
- Áp dụng thực tế và lưu ý
Bài toán dùng để làm gì
Xi lanh thủy lực dùng khi cần lực lớn mà xi lanh khí không làm nổi: máy ép, đồ gá ép chi tiết dập, cơ cấu nâng nặng. Bài toán tính lực đẩy/kéo ở áp suất hệ thống, áp suất cần cho tải, vận tốc và thời gian hành trình từ lưu lượng bơm, công suất thủy lực, và kiểm tra cần piston có bị oằn.
Hình dung đơn giản
Hãy tưởng tượng
Thủy lực giống kích con đội ô tô: dầu gần như không nén được, nên ấn vào một đầu là đầu kia nhận ngay áp suất đó. Áp suất cao (100–250 bar, gấp 20–40 lần khí nén) nên xi lanh nhỏ vẫn cho lực rất lớn. Lưu lượng bơm quyết định xi lanh chạy nhanh hay chậm: như đổ nước vào chai, vòi càng to chai càng nhanh đầy.
Kiến thức nền cần có
Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.2 đơn vị (bar, MPa) · 0.3 lực · 0.5 ứng suất · 0.6 vật liệu (Re) · 0.7 hệ số an toàn · 0.12 công suất · 0.15 áp suất và lưu lượng
Các đại lượng và lấy số liệu ở đâu
| Ký hiệu | Ý nghĩa | Đơn vị | Lấy số liệu ở đâu |
|---|---|---|---|
| D, d | Đường kính piston và cần | mm | Catalogue Rexroth CDT3/CDH1, Parker, Taiyo theo ISO 6020/6022 |
| p | Áp suất hệ thống (cài van an toàn) | bar | Bộ nguồn thủy lực |
| Q | Lưu lượng bơm cấp cho xi lanh | L/ph | Từ TB10 |
| st | Hành trình | mm | Bản vẽ |
| F | Tải cần đẩy | N | Lực ép công nghệ hoặc trọng lượng nâng |
| ms | Kiểu lắp quyết định hệ số chiều dài K | – | Chốt đuôi + chốt đầu cần = khớp–khớp K = 1; ngàm–tự do K = 2 |
| Le | Chiều dài thêm ngoài hành trình (đuôi + đầu cần) | mm | Kích thước lắp trong catalogue |
| E, Re | Mô-đun đàn hồi và giới hạn chảy vật liệu cần | MPa | Thép C45/CK45 mạ crôm: E = 210 000, Re ≈ 355 |
| Sk | Hệ số an toàn oằn yêu cầu | – | Rexroth: 3,5 |

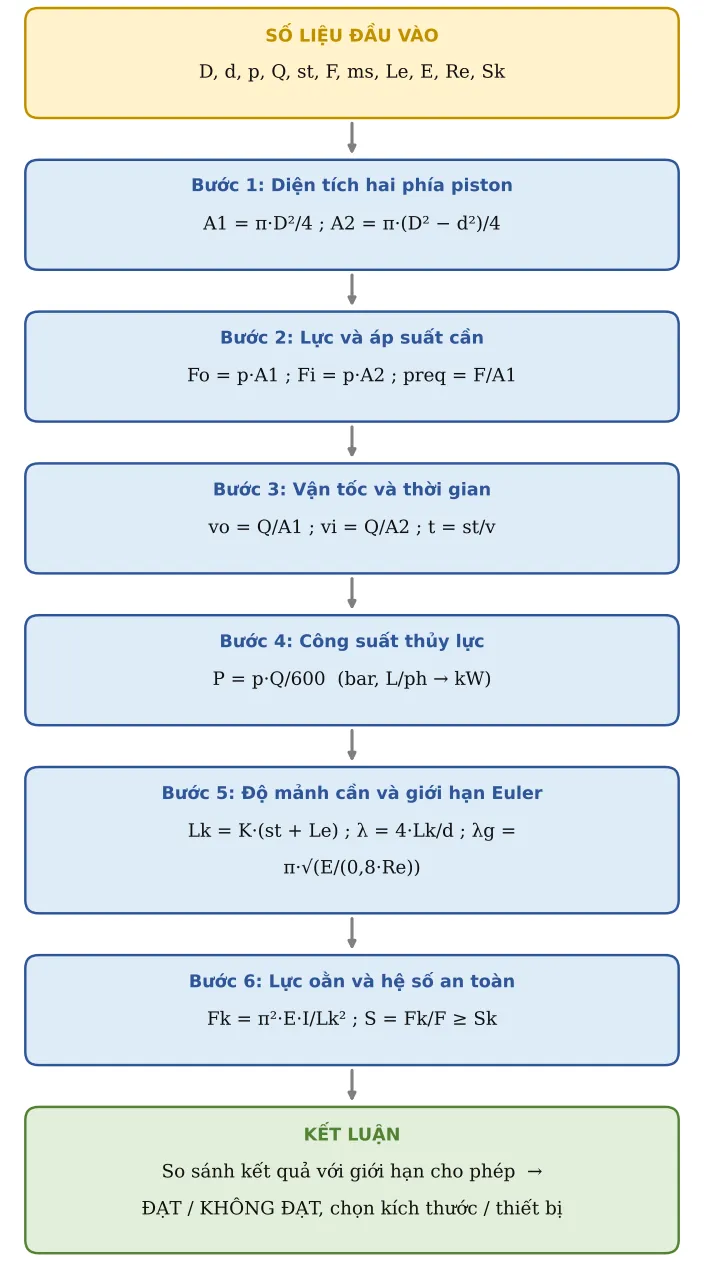

Xây dựng công thức từng bước
Công thức tổng quát không “từ trên trời rơi xuống”: nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:
Bước 1. Diện tích hai phía piston
Phía đáy là cả mặt tròn; phía cần bị cần chiếm mất một phần:
A1 = π·D²/4 ; A2 = π·(D² − d²)/4
Bước 2. Lực và áp suất cần
Lực = áp suất × diện tích. Đảo lại để biết áp suất thực cần cho tải:
Fo = p·A1 ; Fi = p·A2 ; preq = F/A1
Bước 3. Vận tốc và thời gian
Lưu lượng chia diện tích ra vận tốc. Đi về nhanh hơn đi ra vì A2 nhỏ hơn:
vo = Q/A1 ; vi = Q/A2 ; t = st/v
Bước 4. Công suất thủy lực
Công suất dầu mang đến xi lanh (chưa kể hiệu suất bơm):
P = p·Q/600 (bar, L/ph → kW)
Bước 5. Độ mảnh cần và giới hạn Euler
Chiều dài oằn phụ thuộc kiểu lắp. Độ mảnh so cần dài hay ngắn; chỉ khi λ ≥ λg mới dùng được công thức Euler:
Lk = K·(st + Le) ; λ = 4·Lk/d ; λg = π·√(E/(0,8·Re))
Bước 6. Lực oằn và hệ số an toàn
Lực tới hạn Euler chia cho tải ra hệ số an toàn:
Fk = π²·E·I/Lk² ; S = Fk/F ≥ Sk

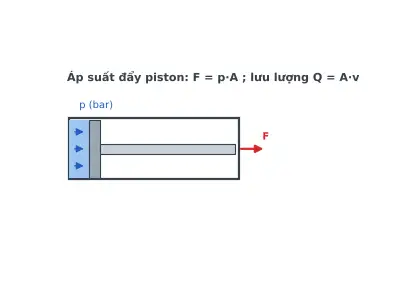

Ảnh động minh họa
Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)
Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:
| TT | Đại lượng | Ký hiệu | Giá trị | Đơn vị | Ghi chú / nguồn |
|---|---|---|---|---|---|
| 1 | Đường kính piston | D | 63 | mm | |
| 2 | Đường kính cần | d | 36 | mm | |
| 3 | Áp suất hệ thống | p | 160 | bar | |
| 4 | Lưu lượng bơm | Q | 20 | L/ph | |
| 5 | Hành trình | st | 400 | mm | |
| 6 | Tải cần đẩy | F | 30 000 | N | |
| 7 | Kiểu lắp (oằn) | ms | Khớp – khớp (K 1) | Lắp chốt đuôi + chốt đầu cần = khớp–khớp | |
| 8 | Chiều dài thêm (đuôi + đầu cần) | Le | 100 | mm | |
| 9 | E thép | E | 210 000 | MPa | |
| 10 | Giới hạn chảy cần piston | Re | 355 | MPa | |
| 11 | Hệ số an toàn oằn yêu cầu | Sk | 3,5 |
Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:
| TT | Đại lượng | Ký hiệu | Kết quả | Đơn vị | Công thức / cách tính |
|---|---|---|---|---|---|
| 12 | Diện tích phía đáy | A1 | 3 117 | mm² | |
| 13 | Diện tích phía cần | A2 | 2 099 | mm² | |
| 14 | Lực đẩy | Fo | 49 876 | N | F = p·A1 |
| 15 | Lực kéo | Fi | 33 590 | N | F = p·A2 |
| 16 | Áp suất cần để đẩy tải | preq | 96,24 | bar | p = F/A1 |
| 17 | Lực đẩy ≥ tải | Kiểm tra | ĐẠT | ||
| 18 | Vận tốc đi ra | vo | 106,9 | mm/s | v = Q/A1 |
| 19 | Vận tốc đi về | vi | 158,8 | mm/s | v = Q/A2 |
| 20 | Thời gian đi ra | to | 3,74 | s | |
| 21 | Thời gian đi về | ti | 2,52 | s | |
| 22 | Công suất thủy lực | P | 5,33 | kW | P = p·Q/600 (bar, L/ph) |
| 23 | Hệ số chiều dài K | K | 1 | ||
| 24 | Chiều dài oằn | Lk | 500 | mm | Lk = K·(s + L thêm) |
| 25 | Độ mảnh cần | λ | 55,56 | λ = 4·Lk/d | |
| 26 | Độ mảnh giới hạn Euler | λg | 85,43 | λg = π√(E/0,8Re) | |
| 27 | Euler áp dụng được? | KHÔNG – dùng Tetmajer/catalogue | Cần ngắn (λ < λg) hỏng do nén dẻo trước khi oằn | ||
| 28 | Lực oằn Euler | Fk | 683 532 | N | Fk = π²EI/Lk² |
| 29 | Hệ số an toàn oằn | S | 22,78 | ||
| 30 | S ≥ yêu cầu | Kiểm tra | ĐẠT |
Bước C – Kết luận ví dụ
Kết quả chính: Lực đẩy = 49 876 N; Áp suất cần để đẩy tải = 96,24 bar; Công suất thủy lực = 5,33 kW; Hệ số an toàn oằn = 22,78.
Kiểm tra: Lực đẩy ≥ tải: ĐẠT; S ≥ yêu cầu: ĐẠT.
Nếu đổi số liệu ở ô vàng, mọi kết quả tự tính lại. Ô nào báo KHÔNG ĐẠT thì xem mục Áp dụng thực tế bên dưới để biết cần sửa gì.
Áp dụng thực tế và lưu ý
- Chọn mã: chọn D sao cho preq chỉ khoảng 70–80 % áp suất hệ thống (dự phòng tổn thất đường ống, van). Đường kính cần theo bảng tỉ lệ diện tích (φ = A1/A2 ≈ 1,25–2) của catalogue.
- Khi bảng báo ‘KHÔNG – dùng Tetmajer/catalogue’ (cần ngắn): Euler cho kết quả quá lạc quan; hãy tra biểu đồ hành trình cho phép (buckling chart) của Rexroth/Parker thay thế.
- Oằn KHÔNG ĐẠT: tăng đường kính cần, đổi kiểu lắp (lắp mặt bích trước thay vì chốt đuôi), hoặc thêm dẫn hướng ngoài.
- Vận tốc piston nên ≤ 0,5 m/s với xi lanh thường; vượt thì cần đệm cuối hành trình đặc biệt.
- Lỗi hay gặp: nhầm đơn vị bar và MPa (1 MPa = 10 bar); quên rằng lực kéo về nhỏ hơn lực đẩy.
