Giải thích chi tiết: Vòng chặn trục / lỗ

Bài toán dùng để làm gì

Vòng chặn (phanh hãm, circlip) giữ ổ lăn, bánh răng không trượt dọc trục. Bài toán kiểm tra lực dọc trục có vượt khả năng chịu của rãnh hoặc của vòng không.

Hình dung đơn giản

Kiến thức nền cần có

Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.5 dập

Các đại lượng và lấy số liệu ở đâu

Ký hiệu	Ý nghĩa	Đơn vị	Lấy số liệu ở đâu
FN	Khả năng chịu tải của rãnh	N	Catalogue Seeger/Rotor Clip theo d
FR, FRg	Khả năng chịu tải của vòng (mép sắc / có vát g)	N	Catalogue
g	Vát mép của chi tiết tì vào vòng	mm	Bản vẽ

Xây dựng công thức từng bước

Công thức tổng quát không "từ trên trời rơi xuống": nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:

Bước 1. Quy đổi theo vật liệu rãnh

FN của catalogue lập cho vật liệu có Rp0,2 nhất định; vật liệu cứng hơn chịu được nhiều hơn:

FN' = FN · Re / Re,catalogue

Bước 2. Khả năng chịu tải mối ghép

Lấy giá trị nhỏ hơn của rãnh và vòng:

F = min(FN', FR hoặc FRg)

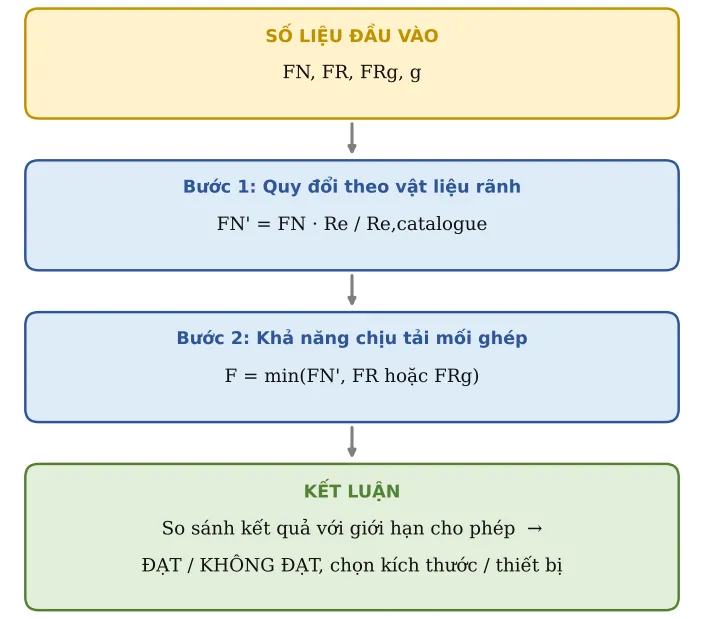

Hình CT12.2 – Sơ đồ hình thành công thức: số liệu → từng công thức con → kết luận

Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)

Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:

TT	Đại lượng	Ký hiệu	Giá trị	Đơn vị	Ghi chú / nguồn
1	Loại	typ	Vòng chặn trục DIN 471
2	Đường kính danh nghĩa	d	30	mm
3	Khả năng chịu tải của rãnh FN (catalogue)	FN	6 400	N	Giá trị mặc định chỉ là ví dụ – tra đúng catalogue
4	Rp0,2 vật liệu rãnh mà catalogue giả thiết	ReC	200	MPa	Seeger thường lập FN cho vật liệu rãnh Rp0,2 = 200 MPa
5	Rp0,2 vật liệu thực của trục/lỗ	Re	355	MPa
6	Khả năng chịu tải của vòng FR (chi tiết mép sắc)	FR	32 000	N	Ví dụ – tra catalogue
7	Khả năng chịu tải của vòng FRg (có vát mép g)	FRg	9 000	N	Ví dụ – tra catalogue
8	Vát mép / bán kính cho phép g (catalogue)	gC	1,5	mm
9	Vát mép thực của chi tiết tì vào vòng	g	1	mm
10	Mép rãnh n (khoảng cách rãnh đến đầu trục)	nmg	4,5	mm
11	Chiều sâu rãnh t	tg	0,7	mm
12	Lực dọc trục	FA	3 000	N
13	Hệ số an toàn	S	2

Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:

TT	Đại lượng	Ký hiệu	Kết quả	Đơn vị	Công thức / cách tính
14	Khả năng chịu tải rãnh quy đổi	FNr	11 360	N	FN' = FN·Rp0,2 thực / Rp0,2 catalogue
15	Khả năng chịu tải của vòng	FRr	9 000	N	Chi tiết mép sắc → FR; có vát/bán kính → FRg
16	KHẢ NĂNG CHỊU TẢI MỐI GHÉP	Fcap	9 000	N	Giá trị nhỏ hơn
17	Hệ số an toàn thực tế	Sa	3
18	Hệ số an toàn ≥ yêu cầu	Kiểm tra	ĐẠT
19	Vát mép thực ≤ g cho phép	Kiểm tra	ĐẠT
20	Mép rãnh n ≥ 3·t	Kiểm tra	ĐẠT

Áp dụng thực tế và lưu ý

Mép rãnh cách đầu trục n ≥ 3 lần chiều sâu rãnh.
Chi tiết tì vào vòng nên có mép sắc hoặc vát rất nhỏ; vát lớn làm vòng bị lật.
