Giải thích chi tiết: Dập vuốt cốc trụ
Bài toán dùng để làm gì
Dập vuốt biến một tấm phôi tròn phẳng thành cốc trụ (vỏ lọc, nắp, cốc bảo vệ). Sheet tính đường kính phôi, kiểm tra cần vuốt mấy lần để không rách, đường kính sau từng lần vuốt, lực vuốt, lực chặn phôi và lực máy ép.
Hình dung đơn giản
Kiến thức nền cần có
Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.3 lực · 0.5 ứng suất · 0.6 vật liệu
Các đại lượng và lấy số liệu ở đâu
| Ký hiệu | Ý nghĩa | Đơn vị | Lấy số liệu ở đâu |
|---|---|---|---|
| d, h, r | Đường kính trung bình cốc, chiều cao, bán kính góc đáy | mm | Bản vẽ |
| t, Rm | Chiều dày, giới hạn bền | mm, MPa | Chứng chỉ vật liệu (thép dập sâu SPCD/SPCE) |
| dd | Lượng dư cắt mép theo đường kính | mm | Sổ tay dập tấm, thường 2–6 mm |
| m1, m2 | Hệ số vuốt giới hạn lần đầu và các lần sau | – | Sổ tay công nghệ dập tấm: thép dập sâu m1 0,50–0,55; m2 0,75–0,80 |
| q | Áp suất chặn phôi | MPa | Thép 2–3; nhôm 0,8–1,2 |
| rd | Bán kính mép cối | mm | Bản vẽ khuôn, thường 5–10·t |
Xây dựng công thức từng bước

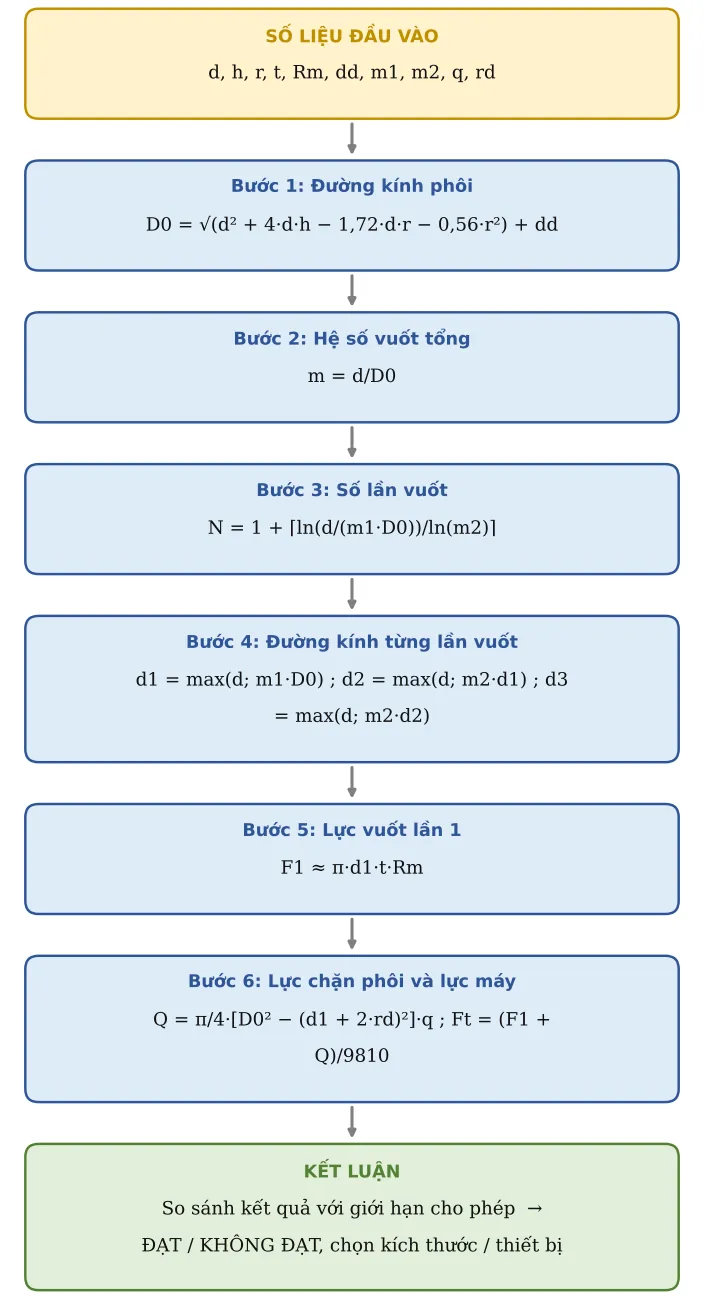

Công thức tổng quát không "từ trên trời rơi xuống": nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:
Bước 1. Đường kính phôi
Diện tích phôi phẳng bằng diện tích bề mặt cốc (chiều dày coi như không đổi), cộng lượng dư cắt mép.
D0 = √(d² + 4·d·h − 1,72·d·r − 0,56·r²) + dd
Bước 2. Hệ số vuốt tổng
Tỉ số đường kính cốc trên đường kính phôi. Càng nhỏ thì càng khó vuốt.
m = d/D0
Bước 3. Số lần vuốt
Nếu m ≥ m1 thì vuốt 1 lần là đủ. Nếu không, lần đầu đạt m1, các lần sau mỗi lần nhân m2 cho đến khi ≤ d.
N = 1 + ⌈ln(d/(m1·D0))/ln(m2)⌉
Bước 4. Đường kính từng lần vuốt
Không nhỏ hơn đường kính cuối cùng.
d1 = max(d; m1·D0) ; d2 = max(d; m2·d1) ; d3 = max(d; m2·d2)
Bước 5. Lực vuốt lần 1
Thành cốc chịu kéo gần tới giới hạn bền khi m1 ở giới hạn.
F1 ≈ π·d1·t·Rm
Bước 6. Lực chặn phôi và lực máy
Áp suất chặn nhân phần vành phôi nằm dưới tấm chặn.
Q = π/4·[D0² − (d1 + 2·rd)²]·q ; Ft = (F1 + Q)/9810

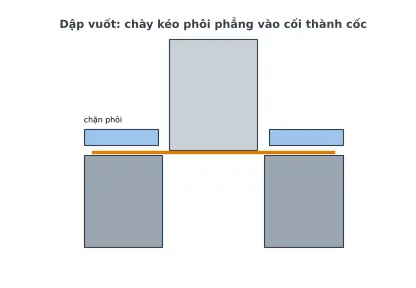

Ảnh động minh họa
Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)
Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:
| TT | Đại lượng | Ký hiệu | Giá trị | Đơn vị | Ghi chú / nguồn |
|---|---|---|---|---|---|
| 1 | Đường kính trung bình cốc | d | 50 | mm | |
| 2 | Chiều cao cốc | h | 40 | mm | |
| 3 | Bán kính góc đáy | r | 4 | mm | |
| 4 | Chiều dày | t | 1 | mm | |
| 5 | Giới hạn bền | Rm | 350 | MPa | |
| 6 | Lượng dư cắt mép (theo đường kính) | dd | 4 | mm | |
| 7 | Hệ số vuốt lần 1 giới hạn | m1 | 0,55 | Thép dập sâu 0,50–0,55 (t/D ≈ 1–2 %) | |
| 8 | Hệ số vuốt các lần sau | m2 | 0,78 | 0,75–0,80 | |
| 9 | Áp suất chặn phôi | q | 2,5 | MPa | Thép 2–3; nhôm 0,8–1,2 |
| 10 | Bán kính mép cối | rd | 6 | mm |
Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:
| TT | Đại lượng | Ký hiệu | Kết quả | Đơn vị | Công thức / cách tính |
|---|---|---|---|---|---|
| 11 | ĐƯỜNG KÍNH PHÔI | D0 | 104,7 | mm | D0 = √(d² + 4dh − 1,72dr − 0,56r²) + dư cắt mép |
| 12 | Hệ số vuốt tổng | m | 0,477 | m = d/D0 | |
| 13 | SỐ LẦN VUỐT | N | 2 | lần | |
| 14 | Đường kính sau lần vuốt 1 | d1 | 57,6 | mm | d1 = m1·D0 |
| 15 | Đường kính sau lần vuốt 2 | d2 | 50 | mm | |
| 16 | Đường kính sau lần vuốt 3 | d3 | 50 | mm | |
| 17 | Lực vuốt lần 1 | F1 | 63 338 | N | F ≈ π·d1·t·Rm (k = 1 khi m1 ở giới hạn) |
| 18 | Lực chặn phôi | Q | 12 025 | N | Q = π/4·[D0² − (d1 + 2rd)²]·q |
| 19 | Lực máy ép (lần 1) | Ft | 7,68 | tấn |
Áp dụng thực tế và lưu ý
Nếu đáy cốc bị rách: tăng hệ số vuốt (vuốt nhẹ hơn, thêm lần), tăng bán kính mép cối, bôi trơn tốt hơn hoặc giảm lực chặn.
Nếu vành bị nhăn: tăng lực chặn phôi.
Sau 2–3 lần vuốt thép bị biến cứng, có thể phải ủ trung gian.
Đường kính phôi tính ra chỉ là gần đúng; dập thử rồi chỉnh, sau đó chốt vào bản vẽ khuôn và hướng dẫn công việc.
