Giải thích chi tiết: Chọn xi lanh khí nén + lưu lượng van cần thiết
Bài toán dùng để làm gì
Xi lanh khí nén là cơ cấu chấp hành phổ biến nhất trong xưởng: đẩy phôi, kẹp chi tiết trên đồ gá hàn, nâng hạ cửa che trạm robot. Bài toán trả lời: cần xi lanh đường kính bao nhiêu để đủ lực mà vẫn chạy êm; phải cấp bao nhiêu khí và van cần độ dẫn âm C tối thiểu bao nhiêu để đạt thời gian hành trình; cuối hành trình piston có đập quá mạnh không; cần piston có bị cong (oằn) không.
Hình dung đơn giản
Kiến thức nền cần có
Đọc lại các mục sau ở Chương 0 nếu chưa nắm chắc: 0.2 đơn vị (bar, MPa) · 0.3 lực · 0.10 ma sát · 0.12 động năng · 0.15 áp suất và lưu lượng · 0.7 hệ số an toàn
Các đại lượng và lấy số liệu ở đâu
| Ký hiệu | Ý nghĩa | Đơn vị | Lấy số liệu ở đâu |
|---|---|---|---|
| ori | Phương lắp: ngang trượt trên dẫn hướng / đứng nâng tải lên / đứng hạ tải | – | Theo bố trí cơ cấu trên bản vẽ |
| m | Khối lượng mọi thứ di chuyển cùng cần piston (phôi, tấm đẩy, con trượt) | kg | Tính từ mô hình 3D hoặc cân thực tế |
| μ | Hệ số ma sát dẫn hướng | – | Bạc trượt 0,1–0,3; ray bi (THK, HIWIN) 0,01–0,05 |
| Fx | Lực công nghệ: lực ép, lực kẹp cần thêm ở cuối hành trình | N | Yêu cầu công nghệ (ví dụ lực kẹp phôi hàn) |
| st, tt | Hành trình và thời gian yêu cầu để đi hết hành trình | mm, s | Bản vẽ và nhịp sản xuất (takt time) |
| kv | Tỉ số vận tốc lớn nhất / vận tốc trung bình | – | SMC: thường 1,2–1,5 |
| p | Áp suất khí cấp tại xi lanh (sau bộ lọc điều áp) | bar | Thường lấy 5–6 bar dù máy nén 7 bar, vì có sụt áp đường ống |
| LR | Hệ số tải cho phép | – | SMC: chuyển động ≤ 0,5; tốc độ cao ≤ 0,3; chỉ giữ/kẹp ≤ 0,7 |
| D, d | Đường kính piston chọn và đường kính cần tương ứng | mm | Catalogue SMC CP96/C96, Festo DSBC (ISO 15552): Ø50 → cần 20 |
| Ea | Động năng cho phép cuối hành trình theo kiểu đệm (cao su / đệm khí) | J | Bảng 'Allowable kinetic energy' trong catalogue SMC, Festo |
| K, Le | Hệ số chiều dài oằn theo kiểu lắp; phần cần thò thêm ngoài hành trình | –, mm | Mặt bích trước + đầu cần tự do K = 2; khớp–khớp K = 1 |

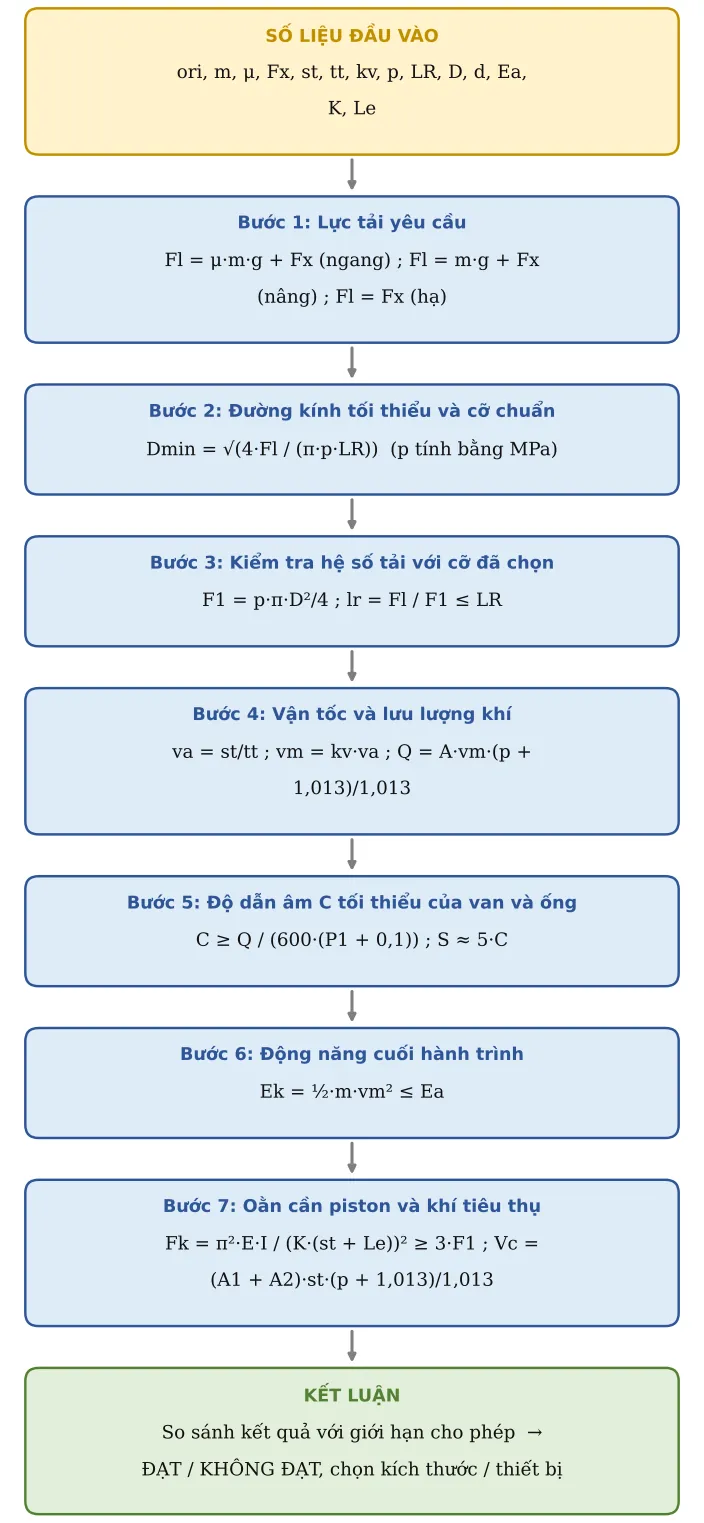

Xây dựng công thức từng bước
Công thức tổng quát không "từ trên trời rơi xuống": nó được ghép từ những công thức con đơn giản. Đi lần lượt từng bước:
Bước 1. Lực tải yêu cầu
Xi lanh nằm ngang chỉ phải thắng ma sát μ·m·g cộng lực công nghệ; xi lanh nâng thẳng đứng phải thắng toàn bộ trọng lượng m·g; khi hạ thì trọng lực đã giúp, chỉ còn lực công nghệ:
Fl = μ·m·g + Fx (ngang) ; Fl = m·g + Fx (nâng) ; Fl = Fx (hạ)
Bước 2. Đường kính tối thiểu và cỡ chuẩn
Chỉ cho phép dùng LR phần lực của xi lanh. Từ F = p·π·D²/4 suy ra D, rồi làm tròn lên cỡ chuẩn gần nhất trong bảng Du_lieu (Ø32, 40, 50, 63…):
Dmin = √(4·Fl / (π·p·LR)) (p tính bằng MPa)
Bước 3. Kiểm tra hệ số tải với cỡ đã chọn
Tính lực đẩy lý thuyết của xi lanh đã chọn và xem tải chiếm bao nhiêu phần:
F1 = p·π·D²/4 ; lr = Fl / F1 ≤ LR
Bước 4. Vận tốc và lưu lượng khí
Vận tốc trung bình = hành trình / thời gian; vận tốc lớn nhất lớn hơn khoảng 1,4 lần. Lưu lượng khí quy về điều kiện tiêu chuẩn (ANR) bằng thể tích quét mỗi giây nhân tỉ số áp suất tuyệt đối:
va = st/tt ; vm = kv·va ; Q = A·vm·(p + 1,013)/1,013
Bước 5. Độ dẫn âm C tối thiểu của van và ống
Cả đường cấp khí (van, ống, đầu nối) phải cho đủ lưu lượng Q đi qua. Theo ISO 6358, khi dòng nghẹt lưu lượng tỉ lệ với C và áp suất tuyệt đối đầu vào:
C ≥ Q / (600·(P1 + 0,1)) ; S ≈ 5·C
Bước 6. Động năng cuối hành trình
Tải đang chạy với vận tốc vm phải dừng lại ở cuối hành trình; năng lượng này phải nhỏ hơn mức đệm của xi lanh chịu được:
Ek = ½·m·vm² ≤ Ea
Bước 7. Oằn cần piston và khí tiêu thụ
Cần piston dài, mảnh khi đẩy có thể bị cong như que tre bị ép hai đầu. Lực tới hạn Euler phải lớn hơn ít nhất 3 lần lực đẩy. Cuối cùng tính lượng khí tự do tiêu thụ mỗi chu kỳ đi–về để đưa sang TB03:
Fk = π²·E·I / (K·(st + Le))² ≥ 3·F1 ; Vc = (A1 + A2)·st·(p + 1,013)/1,013

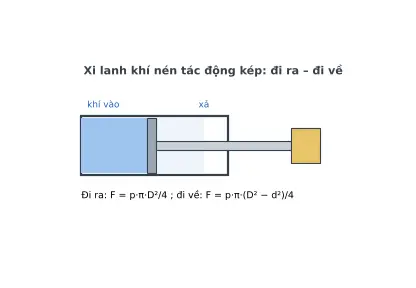

Ảnh động minh họa
Lời giải mẫu từng bước (số liệu mẫu của công cụ tính ở đầu trang)
Bước A – Số liệu đầu vào (ô vàng của công cụ tính). Đây là bộ số ví dụ có sẵn; khi làm thật bạn thay bằng số của mình:
| TT | Đại lượng | Ký hiệu | Giá trị | Đơn vị | Ghi chú / nguồn |
|---|---|---|---|---|---|
| 1 | Phương lắp | ori | Ngang (trượt trên dẫn hướng) | ||
| 2 | Khối lượng di chuyển | m | 30 | kg | |
| 3 | Hệ số ma sát dẫn hướng | μ | 0,2 | Trượt 0,1–0,3; bi 0,01–0,05 | |
| 4 | Lực công nghệ (ép, kẹp…) | Fx | 300 | N | |
| 5 | Hành trình | st | 200 | mm | |
| 6 | Thời gian hành trình yêu cầu | tt | 0,8 | s | |
| 7 | Hệ số vận tốc max / trung bình | kv | 1,4 | Thường 1,2–1,5 (SMC) | |
| 8 | Áp suất cấp | p | 6 | bar | |
| 9 | Hệ số tải cho phép | LR | 0,5 | Chuyển động ≤ 0,5; tốc độ cao ≤ 0,3; chỉ giữ/kẹp ≤ 0,7 (SMC) | |
| 10 | Đường kính piston chọn | D | 50 | mm | |
| 11 | Đường kính cần | d | 20 | mm | ISO 15552: Ø32→12 · Ø40→16 · Ø50/63→20 · Ø80/100→25 |
| 12 | Động năng cho phép (catalogue, theo kiểu đệm) | Ea | 2 | J | |
| 13 | Hệ số chiều dài oằn K | K | 2 | Mặt bích trước, đầu cần tự do = 2; khớp–khớp = 1 | |
| 14 | Chiều dài cần thêm ngoài hành trình | Le | 50 | mm |
Bước B – Tính lần lượt (web tự tính, bạn có thể bấm tay để kiểm tra lại). Dòng xanh lá là kết quả chính:
| TT | Đại lượng | Ký hiệu | Kết quả | Đơn vị | Công thức / cách tính |
|---|---|---|---|---|---|
| 15 | Lực tải yêu cầu | Fl | 358,9 | N | Ngang: μmg + F ; nâng: mg + F ; hạ: F (trọng lực hỗ trợ) |
| 16 | Đường kính tối thiểu | Dmin | 39,03 | mm | D ≥ √(4F/(π·p·LR)) |
| 17 | Cỡ chuẩn đề xuất | Dstd | 40 | mm | |
| 18 | Lực đẩy lý thuyết (D chọn) | F1 | 1 178 | N | F = p·π·D²/4 |
| 19 | Hệ số tải thực tế | lr | 0,305 | ||
| 20 | Hệ số tải ≤ cho phép | Kiểm tra | ĐẠT | ||
| 21 | Vận tốc trung bình | va | 250 | mm/s | v = s/t |
| 22 | Vận tốc lớn nhất | vm | 350 | mm/s | |
| 23 | Lưu lượng khí cần cấp (ANR) | Q | 285,5 | L/ph | Q = A·vmax·(p + 1,013)/1,013 |
| 24 | Độ dẫn âm C tối thiểu của cả đường cấp | C | 0,68 | dm³/(s·bar) | C ≥ Q/(600·(P1 + 0,1)) – giả thiết dòng nghẹt (SMC); thêm dự phòng 20–30 % |
| 25 | Tiết diện hiệu dụng tương đương | S | 3,4 | mm² | S = 5·C (SMC) |
| 26 | Động năng cuối hành trình | Ek | 1,84 | J | E = ½·m·v² |
| 27 | E ≤ E cho phép (không đạt → giảm chấn ngoài, xem K05) | Kiểm tra | ĐẠT | ||
| 28 | Lực tới hạn oằn cần | Fk | 65 113 | N | Fk = π²EI/(K·L)² |
| 29 | Fk/F ≥ 3 | Kiểm tra | ĐẠT | ||
| 30 | Khí tự do mỗi chu kỳ | Vc | 5 | NL | (A1 + A2)·s·(p+1,013)/1,013 |
Áp dụng thực tế và lưu ý
Chọn mã catalogue: lấy Dstd, hành trình st làm tròn lên hành trình chuẩn; chọn kiểu đệm (đệm khí điều chỉnh được) sao cho Ea ≥ Ek. Ví dụ SMC CP96SDB50-200C, Festo DSBC-50-200-PPVA-N3.
Chọn van: tra cột C [dm³/(s·bar)] trong catalogue van (SMC SY, Festo VUVG) và lấy van có C lớn hơn kết quả 20–30 %. Ống và đầu nối cũng làm giảm C, nên đừng chọn ống quá nhỏ hay quá dài.
Hệ số tải KHÔNG ĐẠT: tăng một cỡ đường kính hoặc tăng áp suất cấp. Động năng KHÔNG ĐẠT: giảm tốc độ bằng van tiết lưu, hoặc lắp giảm chấn thủy lực ngoài (xem TB05).
Oằn KHÔNG ĐẠT: chọn cần to hơn, đổi kiểu lắp (thêm khớp đuôi, K giảm), hoặc dùng xi lanh có dẫn hướng (SMC MGP, Festo DFM) để cần không chịu tải ngang.
Lỗi hay gặp: quên trọng lượng khi xi lanh đứng; dùng áp suất máy nén (7 bar) thay vì áp suất thực tại xi lanh; quên rằng hành trình lùi chỉ có diện tích A2 = π(D² − d²)/4 nên lực kéo nhỏ hơn lực đẩy.
